能满足一般家用电器使用。K1K4选用4098DC9V继电器。T铁心采用GEIB30-D310-0.35B优质硅钢片(矽钢片)叠厚为30mmST=9cm2Po≈l00W匝／伏比Tr=5匝／VN1N2N3用Φ0.57rnrn23#高强度漆包线绕到129匝、283匝、99匝；N4和N5用Φ0.36mm27#高强度漆包线分别绕制1004匝、50匝。RPlRP4选用WHW-1型合成膜微调。VD5为2EF102全塑、Φ5rnrn红色)发光二极管。VD6选用2CW342或1N59958PV选用85L1-V300V型成品电压表头。其他元器件按图所示标注选型。   继电器K1K4和变压器T视调压源的负载而定。本节按100W用电负荷设计、选型。

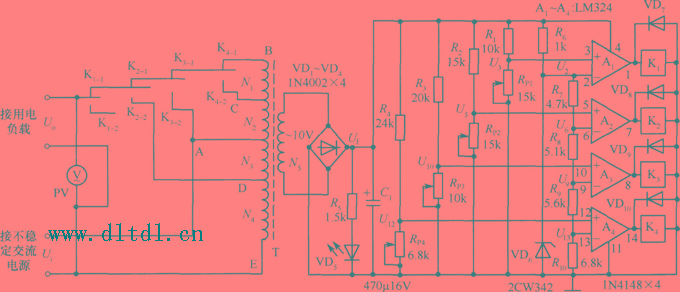

如图所示的全自动交流调压器可以把160270V范围内变化的市电电压Ui自动、有效地控制在220±10％V以内。
